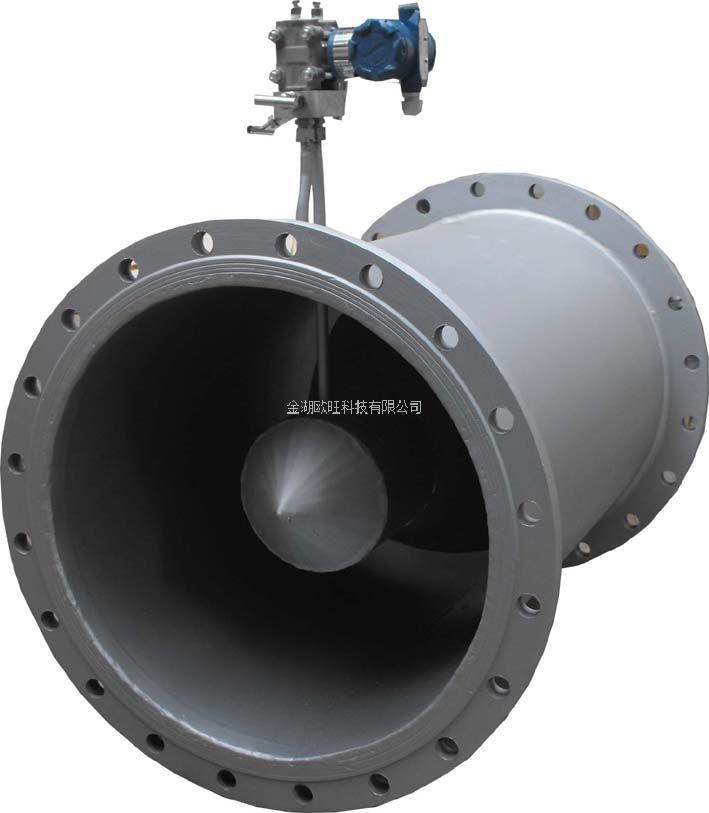

V錐流量計是一種根據質量守恒定律和能量守恒定律來測量管內流體流量的差壓式儀表。它創新性地利用懸掛在管道中心處的V型錐作為節流件，這一結構具有自整流和自清潔的獨特優點。是一種用途廣泛的新型儀表。

◆流量測量系統組成：
V錐流量計由內置錐體節流體與三閥組、散熱件、引壓管、差壓變送器、流量計算機組成流量測量系統。對于氣體和蒸汽等介質，可加溫度、壓力補償，組成質量流量和標準體積測量系統。

◆技術參數：
1、公稱通徑：DN50～DN700（DN700以上為焊接式）；
2、公稱壓力：PN1.0、PN1.6、PN4.0（MPa）；
3、精度等級：0.5級(差壓流量變送器精度應高于0.2級，含0.2級),(β：0.45～0.85，當β<0.55，量 程比4∶1時，精度等級：≤0.30)
4、重復性：±0.1%；
5、量程比（范圍度）：通常為10∶1，選擇合適的參數可達到50∶1
6、工作溫度范圍：-40℃～550℃；
7、環境溫度范圍：-40℃～65℃；
8、工作壓力：0～40MPa(有多個壓力等級可供選擇)
9、壓損小：同樣的β值，壓損是孔板1/3～1/5
10、安裝直管段要求：前0-3D直管道，后0-1D直管段
11、適用流體介質：①氣體:煤氣：焦?fàn)t煤氣、高爐煤氣、城市煤氣；天然氣：包括含濕量5%以上的天然氣；各種碳?xì)浠衔餁怏w：烷烴類，烯烴類等氣體；腐蝕性氣體：濕的氯化物氣體等；空氣：包括含水、含塵埃的空氣、壓縮空氣等；煙道氣：各種鍋爐、加熱爐排放的煙道氣）
②液體：油類：原油、燃料油、含水乳化油、柴油等；水：原水、飲用水、生產水，污水等；
各種水溶液：酸、堿、鹽水溶液等；有機物化學品：甲醇、乙二醇、二甲苯等；
③蒸氣：飽和蒸汽和過熱蒸汽
④特殊流體：油+HC氣+沙；加氣的水：H20+N2+空氣；H20+CO2等

◆產品特點：
★特殊結構適合測量低靜壓、低流速的流量。
★V錐流量計自清潔功能，當流體經過V型錐時，管道中心流速變慢、管壁附近的流速加快，使污垢不易沉積在節流件上，有利于測量的準確與穩定。
★V錐流量計自整流功能，V型錐這種能使管道中心流速變慢、管壁附近的流速加快的特點，有效改善流體流速的分布，達到自整流作用，極大縮短前后直管長度，只要達到前0~3DN，后0~1DN即可。
★耐磨性能好，長期穩定性好，測量重復性高。
★特殊結構壓損小，其壓力損失為孔板1/3~1/5。量程比為10:1（特殊可達30:1）。
★由于錐形流量計的獨特結構，在很多情況下，它被作為混合器使用。
★適用工作溫度高450℃，壓力最大42MPa，若選用特殊材質，范圍更高。
★為方便用戶使用，我公司V錐流量計有一體與分體結構。
★智能一體V錐流量計，采用先進的電路設計，功能強大，微功耗，大屏幕液晶顯示流量信息，內部先進存貯器保證數據安全。
★一體化V錐流量計系統，可以使用電池供電與外24VDC供電，輸出4~20mA，脈沖信號，有Hart協議。
◆流量計型號規格表

V錐流量計	選型說明
公稱通徑	-XXX	100表示DN100
結構形式		Z	智能一體化
		L	分體式
測量介質			1	液體
			2	氣體
			3	蒸汽
本體形式				S	管道式SO（帶頸平焊法蘭連接方式）
				W	管道式WN（帶頸對焊法蘭連接方式）
				F	法蘭取壓方式
				B	直接焊接式
				J	保溫夾套式
				A	防腐式
				P	方管維形
				H	管道對夾式
管道靜壓					A	0~0.6MPa
					B	0~1.0MPa
					C	0~1.6MPa
					D	0~2.5MPa
					E	0~4.0MPa
					F	0~6.3MPa
					G	0~10MPa
					H	0~16MPa
					I	0~25MPa
					J	0~40MPa
補償方式						0	無補償
						P	單壓力補償
						T	單溫度補償
						Q	壓力、溫度全補償
一體化信號輸出							0	無
							1	4~20Ma
							2	脈沖
							3	Hart
一體化供電方式								0	內部電池供電
								1	電池與24VDC雙選擇供電
								2	外24VDC供電

提供管道內外徑，提供管道材質，注明工藝管道法蘭規格，注明液體類型、氣體與蒸汽性質。其他還需要以下工藝參數：流體名稱、刻度流量單位、常用流量最大最小流量、工作壓力、工作溫度、介質密度粘度、當?shù)仄骄褂么髿鈮毫?br />
